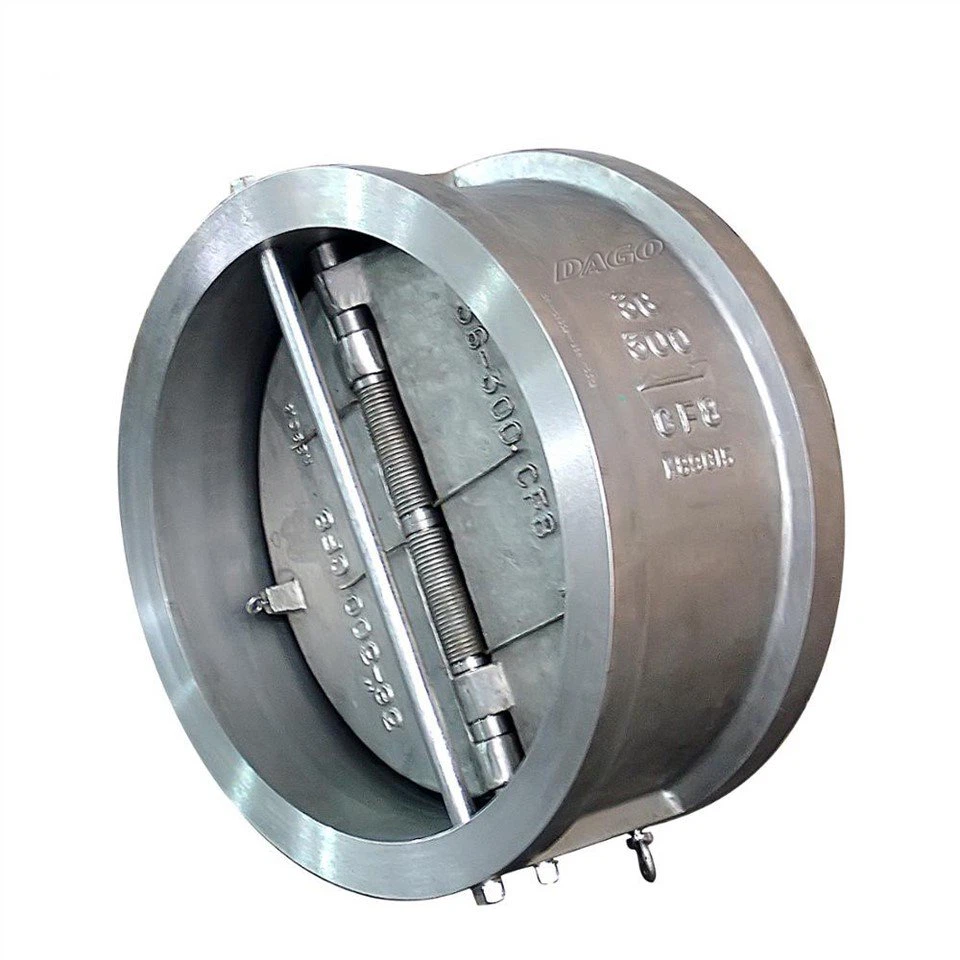

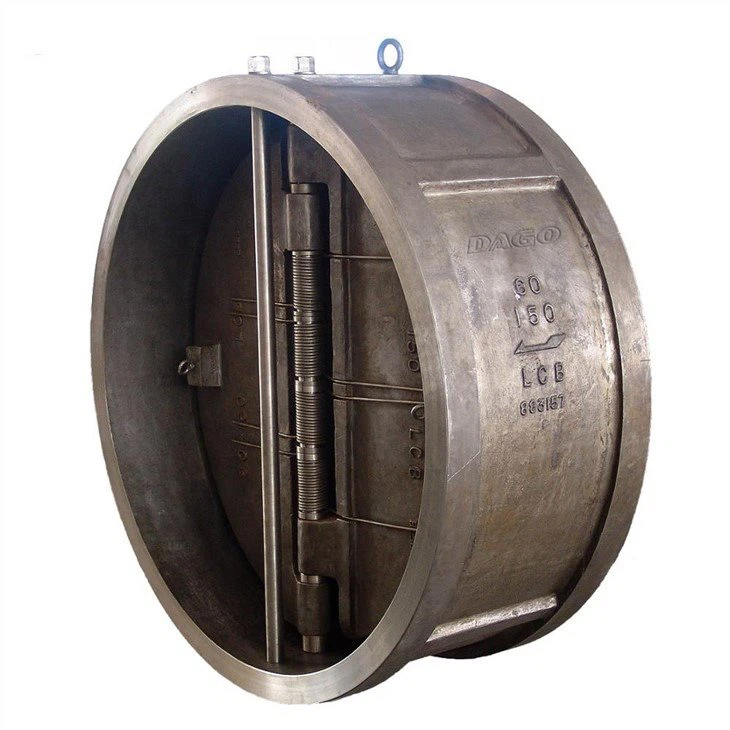

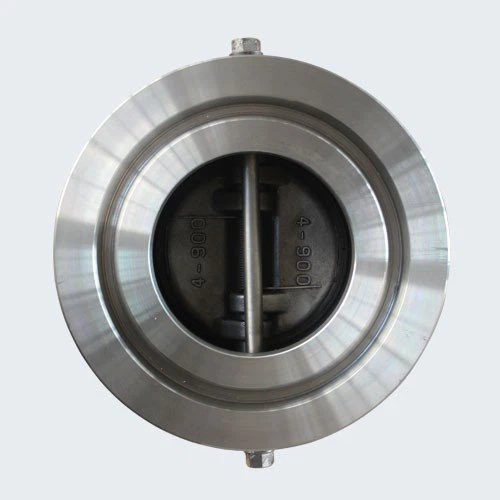

Backventil med dubbla plattor
Beskrivning & funktioner
De dubbla plattskivans backventiler har två fjäderbelastade halvmåneformade skivor som roterar runt axeln. Skivplattorna hålls stängda av torsionsfjädern. När vätskan flödar i framåtriktad riktning får vätskans tryck skivplattorna att gå öppna, vilket möjliggör flöde. Dubbelplåtsventilen stängs av fjädern så snart flödet upphör, innan något backflöde kan uppstå.
● Lätt, mångsidig design, 80 till 90% lättare än konventionella helkroppsventiler.
● Minskar rörstöden, förenklar rörledningar, enklare och billigare installation.
● Minskade termiska och seismiska överväganden.
● Inget behov av extra dyrt stöd.
● Optimalt utrymmesutnyttjande; förenklade rörledningar.
● Fjäderbelastad dubbeldörrsdesign har lågt spricktryck.
● Skivorna öppnas 85° för att säkerställa positiv stängning.
● Material och trim tillgängliga för alla tjänster inom temperaturområdet.
Specifikationer
Storleksområde | Kroppsmaterial |
2"-8" DN50-DN200 | WCB, CF8, CF8M, CF3, CF3M |
Tryckklassning | Skivmaterial |
Klass150-Klass2500 PN16-PN200 | WCB, CF8, CF8M, CF3, CF3M |
Slutanslutning | Sätesmaterial |
Wafer Typ | F6a, STL6, 304 316, Hastelloy, Monel, etc. |
Strukturformat | Stjälkmaterial |
Full port, dubbel platta | 2Cr13, 304, 304L, CF8M, CF3M |
Alternativ för ställdon | Design Standard |
/ | API594, API 6D, ASME B16.34, DIN3356, JB/T8937 |
Temperaturområde | Ansikte mot ansikte Standard |
-29°C~425°C | API 594, API 6D, DIN3202, JB/T8937 |
Anslutningsstandard | Teststandard |
Flänsborrning: ASME B 16.5/ASME 16.47, DIN2543-2545, JB/T9112~24 | API598, ISO5208, DIN3230, JB/T9092 |
Varumärke | DAGO eller OEM |
Test | 100% kvantitet testad före leverans |
Garantera | 12 månader från leveransdatum eller förhandlingsbart |
Moq | 1 Uppsättning |
Prov | Tillgängliga |
Färg | Kunden krävs eller tillverkarens standard |
Förpackning | Plastpåse insvept inuti, sjöduglig trälåda utanför |
Certifikat | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Mill Test Certificate |
Ursprungsland | Zhejiang, Kina |
HS-kod | 848180 (universell), 8481804090 (Kina) |
Port | Shanghai eller Ningbo |
Betalningsvillkor | T/T, L/C, Västra unionen |
Populära Taggar: dubbel plåt wafer backventil, Kina, leverantörer, tillverkare, fabrik
